scarpa

OS600气体报警控制主机

  • 产品型号:OS-600
  • 产品厂商:osj
  • 产品详情

    产品名称:气体控制报警器(主机)

    产品型号:OS-600

     本产品设计、制造、检定遵守以下国家标准: GB 16808-2008 《可燃气体报警控制器》、GB15326-1994

    产品介绍:OS-600系列气体控制报警器主机是欧森杰科技自主研发的多点监控气体报警器,现场的点型气体检测仪、报警器、风机、电磁阀等通过报警控制器主机将信号统一集中在一起,达到联动控制的目地,并组成了中央监控报警系统,可以保证现场的环境安全。

    主要功能特点:

    1、8寸大屏幕TFT液晶显示,全触摸操作;

    2、整机只有一个物理按键,设计美观大方实用;

    3、具有RS-485数字探测器信号输入,与多台OS6、OS60系列探头连接(有4/8/16/32等通道数可选)

    4、RS-485数字通道输出为选配项,出厂前需特别说明;

    5、系统采用双32位CPU架构设计,当一个CPU出现异常时,另一个CPU会输出复位信号,保证系统运行稳定可靠;

    6、具有4路无源继电器触点输出;

    7、带声光报警器,报警提示一目了然;

    8、安装简单,使用方便;


    控制器基本参数:
    1
    )工作电源:AC220V ,输出电压:DC24V±15%
    2
    )功率:小于 10W
    3
    )测量范围:0~100%LEL1 ~50000ppm0-100%VOL
    4
    )安装方式:壁挂式
    5
    )报警设定:可自由设定
    6
    )接收信号;RS485
    7
    )报警方式:声光报警
    8
    )继电器输出:4组无源触点                                            继电器输出容量:一、二段报警:1-8组常开/常闭无源触点输出(24VDC/5AAC220V/5A
    9
    )工作温度:-20~50,湿度:20~95%RH                               存储温度:0+4015~95%RH (无凝露                                                      工作压力:86~106Kpa                                                                   10)探测器与控制器传输距离≤1000m                                           11)存储功能为选配项


    控制器工作原理:

     报警控制器的CPU循环检测探测器的工作状态,当探测器监测到环境的气体浓度超过报警设定值时控制器发出声、光报警并根据设置输出联动控制信号。

     系统信号采用标准的4-20mA信号,控制器有4组无源触点输出,触点容量为24VDC/5A、220VAC/5A。用于驱动控制风机、电磁阀等设备,适应不同的现场情况;其设计遵循国家标准,具有响应速度快,抗干扰能力强,可靠性高,易于维护等优点。

    控制器的结构:本产品采用壁挂式结构,带有一挂墙结构件。先将挂墙结构件固定在墙上适当位置,连接好电源线、信号线、输出控制线,再将控制器挂在结构件上。                                     控制器的机箱尺寸:机箱尺寸400mm*280mm*80mm(长*宽*厚)。

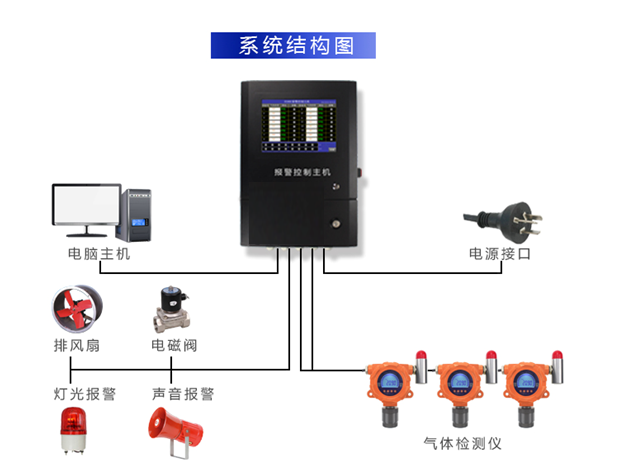

    系统结构图:
